Funkcijske tipke

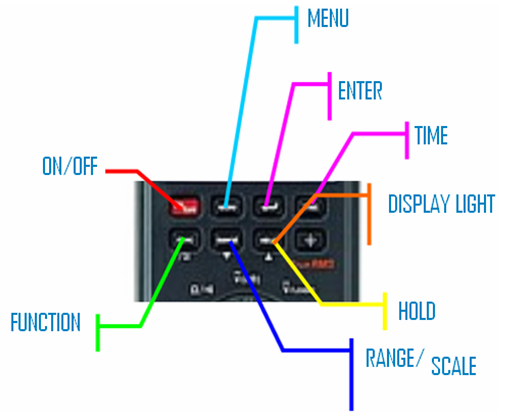

Funkcijske tipke multimetra PROTEK 506


i) TIME
Služi za nastavitev časovne funkcije. S pritiskom na tipko se na sekundarnem LCD izpiše 0 ur 00 minut 00 sekund. S ponovnim pritiskom na to tipko izklopimo časovno funkcijo TIME in zaslon se vrne v prvotno stanje. Puščici navzgor, navzdol uporabljamo za začetek merjenja časa in zvok brenčala opozori na konec časa merjenja.

ii) FUNCTION

To tipko uporabimo za izbiranje izmenjujočih se funkcij  znotraj neke nastavitve krožnega izbirnega stikala. Lega #1 ustreza nastavitveni vrednosti sistema (glej tabelo).


Tabela: Mogoče meritve pri različnih nastavitvah  krožnega izbirnega stikala


Št.

Izbira na stikalu

#1

#2

#3

1

V/logic







2

MV

DCmV

ACmV



3

Sig Out

2048Hz

4096Hz

8192Hz

4

?A

DC?A

AC?A



5

MA

DCmA

ACmA



6

20A

DC20A

AC20A



7

/ ?

?





8

/






iii) RANGE/SCALE

To tipko uporabljamo za preklop med samodejno in ročno izbiro skale. Nastavljena vrednost ustreza samodejnemu načinu.

iv) HOLD

Ta tipka ima dve funkciji: ena je  zadrži, druga pa  navzgor ali zvišanje funkcije Funkcijo navzgor uporabljamo za aplikacije časa in spomina.

Funkcijo HOLD uporabimo, da zadržimo prikaz merilne vrednosti na zaslonu, kakršna je bila v trenutku pritiska tipke. S pritiskom tipke se prižge prikazovalnik zadržane vrednosti in sekundarni števec prikazuje resnično vrednost meritve.

v) DISPLAY LIGHT

S to tipko osvetlimo zaslon. S prvim pritiskom vklopimo osvetlitev, z drugim pa jo izklopimo.

vi) MENU FUCTIONS

Z enkratnim pritiskom na tipko vstopimo v menijski način. Če pritiskamo na tipko dlje kot eno sekundo, izklopimo menijski način. S pritiskom te tipke se takoj prikažejo vsi menijski indikatorji: MIN/MAX/AVG/REL/MEM/KEEP-ON/RS232C, trenutno izbrani pa utripa.

MAX/MIN/AVG - Te funkcije prikažejo maksimum, minimum in povprečno vrednost. Pri relativnem načinu (REL) dobimo podatek o odstotnem odstopanju  med prikazano vrednostjo in referenčno vrednostjo, ki smo jo nastavli s HOLD tipko.

MEM - Omogoča pomnenje desetih meritev, ki jih prikličemo s tipkama navzgor (5) in navzdol (6).

KEEP ON - Prepreči samodejno izključitev instrumenta.

RS232 - Ta funkcijski način je neodvisen od drugih načinov in funkcij, kar razlagamo v nadaljevanju.


vii) ON/OFF

Glavno stikalo, življenjska doba baterije je pri neprekinjeni uporabi 2 meseca.


Pripravili: Filomena Camões in Manuela Rocha, Univerza v Lizboni, Portugalska
